  (フラット化粧パネル)



フラットな面がきれいに仕上がる化粧パネルです。
規格化した標準役物を使って迅速に施工できます。
ジョイント部はボルトが現れない差込式です。
屋外広告の看板やショッピングモールの内外装材に最適です。

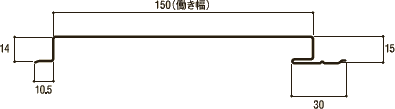

  断 面 図    仕 様



板  幅  228mm
板  厚  0.5mm
働 き 幅  150mm
1m当りの重さ  0.943kg
長  さ  最短0.8mm
目  地  なし

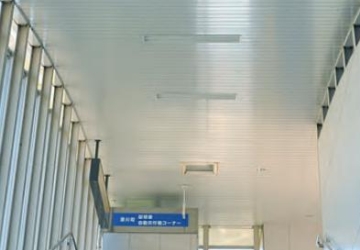

  用   途    標 準 役 物
 屋外広告の看板、ショッピングモール、
 ショールーム、店舗、レジャー施設の内外装材、
 天井、間仕切りなど。

  標 準 色

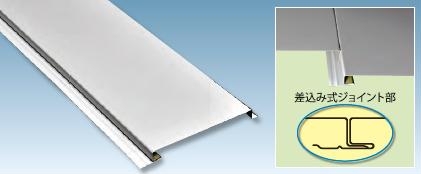

  本体形状とジョイント部

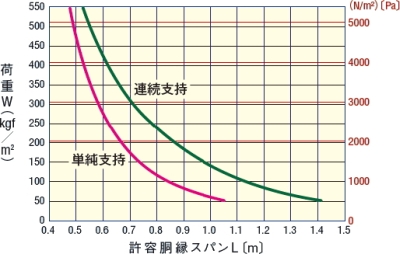

   断面性能

板厚 単位重量 断面2次モーメント 断面係数
mm Wkg/m Wkg/u Ix(cm4/m) Zx(cm3/m)
0.5 0.943 6.28 1.11 1.36
